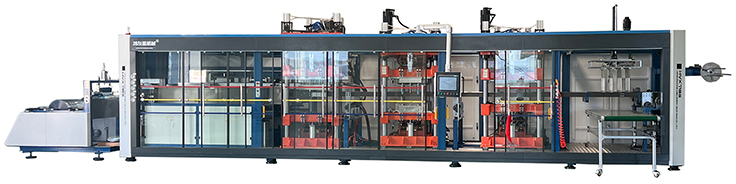

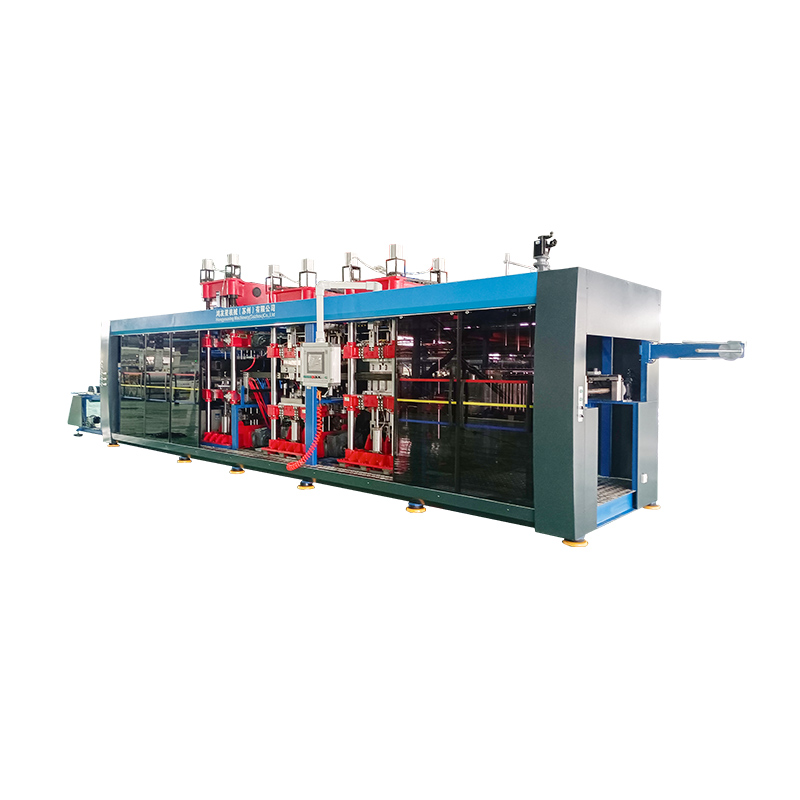

Heim / Maschinen / Thermoformiermaschine / HYX 7185-4 Vollautomatische 4 Stationen Thermoforming-Maschine
Spezifikation
Hauptmerkmale:
SPS -Steuerung übernehmen, das gesamte System ist vollautomatisch, Parameter digital
Anzeige, einfacher Betrieb

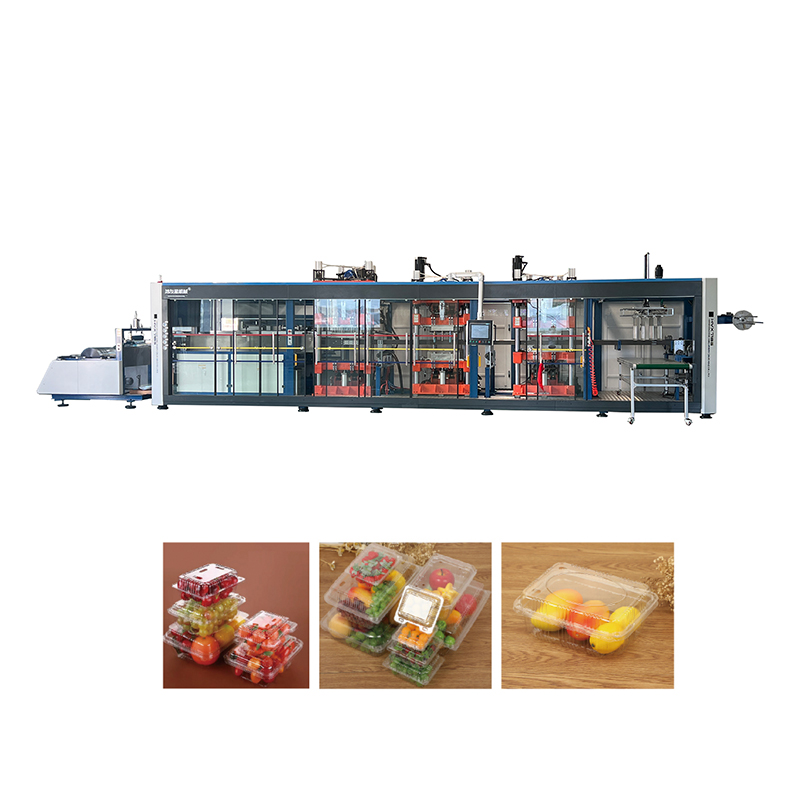

Diese Maschine kann Plastikschalen mit Blättern gemäß dem Datum unter x produzieren
in der Lage sein, verschiedene Arten von Kunststoffblättern zu verwenden
Hydraulische 4-pillare-hydraulische Struktur, stabiler, geringes Geräusch
Heizungsdrähte Keramikheizung, genaue Temperaturkontrolle, lange Lebensdauer
Wir bieten Ihnen einen maßgeschneiderten Service für Sie, die Maschine kann entworfen werden und
hergestellt wie Ihr Bedarf.
Fortschrittliches Servo -Motorblech Transportsystem, Dehnungslänge
Technische Parameter:
| Hyx-7185-4 | Hyx-520 | ||
| 1 | Geeignetes Material | PP, PS, PET, PVC, PLA usw. | |
| 2 | Materialbreite | 450-740 mm | |
| 3 | Dicke des Materials | 0,15-2 mm | |
| 4 | Max. Bildungsbereich | 710 × 850 mm | 710 × 520 mm |
| 5 | Min. Bildungsbereich | 420 × 300 mm | |
| 6 | Max. Schnittbereich | 690 × 830 mm | 690 × 500 mm |
| 7 | Schlag- und Schneidstationsschlag Schlaganfall | 0-160 mm | 0-130 mm |
| 8 | Positive Formtiefe | 120 mm | |
| 9 | Negative Formtiefe | 110 mm | |
| 10 | Stapelmechanismusschlag | ≤ 500 mm | |
| 11 | Maximale Formenkraft Station | 80T (zur Verwendung mit dem Heizsystem)
| 60T (zur Verwendung mit dem Heizsystem) |
| 12 | Maximal die Schneidpresse erzwingen | 38 Tonne | 35 Tonne |
| 13 | Nennleistung des Heizofens | Oberer Ofen 65 kW, unterer Ofen 65 kW | Oberer Ofen 45 kW, unterer Ofen 45 kW |
| 14 | Heizmethode | Obere und untere, 3 Abschnitte Erwärmung | |
| 15 | Tatsächlicher Energieverbrauch | Ca. 40 ~ 60 kW/h ungefähr 30 ~ 50 kW/h | |
| 16 | Stromversorgung | AC 380 V/50 Hz (3 n PE) | |
| 17 | Max. Produktionsgeschwindigkeit | 20-30 Zyklen/Minute | |
| 18 | Max. Rolldurchmesser/Gewicht | Φ800mm/500 kg | Φ700mm/300 kg |
| 19 | Maschinengewicht | 12.000 kg | 9.000 kg |
| 20 | Dimension (l*w*h) | 11m × 2,3 m × 2,5 m | 9m × 2,3 m × 2,5 m |
| Kühlmethode | Die Form wird durch zirkulierendes Wasser abgekühlt | ||
| Luftanfrage | Luftversorgung ≥3,5 m3/min, Luftdruck 0,6 ~ 0,8 mPa. | ||
| Hauptkonfigurationsliste | |||
| NEIN. | Hauptkomponente der Hauptkomponente | Marken | |
| 1 | Steuerungssystem | Taiwan Delta | |
| 2 | SPS -Modul | Taiwan Delta | |
| 3 | Touch-Screen | Delta 12 Zoll HD -Touchscreen | Delta 10 Zoll HD -Touchscreen |
| 4 | Temperaturkontrollsystem | Delta (intelligente Temperaturkontrolle) | |
| 5 | Zwischenrelais | Schneider | |
| 6 | AC -Schütze | Schneider | |
| 7 | Luftschalter | Delixi | |
| 8 | Servo -Motor für Bildungsstation | Delta (obere: 5,5 kW, niedriger: 5,5 kW) | Delta (obere: 3 kW, unter: 3 kW) |
| 9 | Schnittstation Servomotor | Delta (obere: 7,5 kW, niedriger: 5,5 kW) | Delta (obere: 4,5 kW, niedriger: 3 kW) |
| 10 | Panzstation Servomotor | Delta (obere: 7,5 kW, unter: 7,5 kW) | Delta (obere: 4,5 kW, niedriger: 4,5 kW) |
| 11 | Blechlieferung Servomotor | Delta 5,5 kW | Delta 3KW |
| 12 | Servomotor stapeln | Delta 2kW mit Bremse | |
| 13 | Schaltkabinett | Shanghai Tong Ke | |
| 14 | Photoelektrischer Schalter | Korea Fotek | |
| 15 | Sicherheitslichtvorhang | Shanghai PU Bang | |
| 16 | Stromversorgung wechseln | Taiwan Delta | |
| 17 | Heizung Bricker | Joint Venture importiertem Heizdraht mit Wärmeisolierung Baumwolle im Inneren, 600 W weitinfrariener Keramikkühler | |
| 18 | Vakuumpumpe | Elmo Rietschle V-VC100 | |
| 19 | Positives Ventil | Japan SMC Ultrahohe-Hochgeschwindigkeits-Reaktion mit großem Flussventil mit einem Durchmesser von 1,5 Zoll. | |
| 20 | Kühlsystem | Japan Daikin Compressor 6p | |
| 21 | Lager | Japan NSK | |
| 22 | Lineare Führer | Taiwan Hiwin | |
| 23 | Hydraulik -Booster -Ventil | Japan CKD | |
| 24 | Luftzylinder | Taiwan Airtac | |
| 25 | Elektromagnetisches Ventil | Japan CKD/SMC Taiwan Mindman/Shako | |
| 26 | Vakuumwert | Taiwan Mindman | |
| 27 | Kettenspur | Aluminiumlegierung der Luftfahrtqualität | |
| 28 | F.R.L | Japan CKD oder SMC | |
| 29 | Fütterungssystem | Automatische mechanische Fütterungsvorrichtung für doppelte Tiere, um die Arbeitsintensität von Arbeitnehmern, 500 kg, zu verringern. | |
| 30 | Körperblech | Lackbehandlung | |
| 31 | Doppelreihenkette | Taiwan KMC (Factory Sharping Behandlung reduziert das Auftreten von Plastikpulver.) | |
Ii. Gerätetechnische Beschreibung
A
Heizsystem, Luftsteuerungssystem, elektrisches und SPS -Steuerungssystem, Stanzsystem, Produktzersetzung Stapel und automatisches Rückspulensystem und
Andere strukturelle Komponenten.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Wartung und andere Prozessfundament, um sicherzustellen, dass das bewegliche Gerät die Bewegung und Kraft überträgt und transformiert. Alle Metalloberflächen werden mit einer Anti-Rust-Behandlung behandelt und die untere Schicht wird mit Hosenfarbe besprüht. Allgemeine und Standardteile werden in der Struktur verwendet, um die spätere Wartung und den Austausch aller Teile zu erleichtern.
Ⅲ. Elektro- und SPS -Steuerungssysteme/Sicherheitseinrichtungen

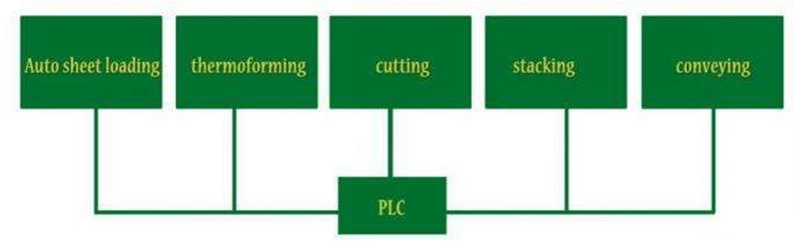

Das elektrische Steuerungssystem wird durch ein SPS-integriertes Modul gesteuert. Das industrielle Touch -Display wird als HMI (Human Machine Grenzface) und die verwendet
Die chinesische Schnittstelle wird verwendet. Die Maschine verfügt über Schaltflächen für den Betrieb sowie die Einstellung und Änderung aller Prozessparameter, wodurch die Geräte einfach zu bedienen und zu warten.
Die Arbeitsmethode der gesamten Maschine ist in manuell/automatisch unterteilt. Alle Einstellungsfunktionen werden auf der Touch -Anzeige betrieben. Nachdem der Bediener die Materialien platziert hat, drücken Sie die automatische Startgeräte, um den gesamten Prozess des Formprozesses abzuschließen, bis die Materialverarbeitung und -produktion im Silo abgeschlossen sind. Das Handbuch wird hauptsächlich zur Schimmelpilzänderung oder zur Probensteuerung verwendet.
Das System ist mit mehreren Schutzmaßnahmen ausgestattet, und jede Aktion, die miteinander kollidieren kann, ist mit ineinandergreifender und geschlossener Schleifsteuerschutz versorgt.
Sicherheitstürschutzdichtungsdesign, manuelles Schnallenöffnung, manuelles Verriegelungsverschluss, Sicherheitsgitter in der Schutzentür installiert, um den Sicherheitsfaktor der Ausrüstung zu verbessern und die Sicherheit von Personal und Eigentum zu gewährleisten.
Das Verteilungsschrank enthält Schutzschaltungen, einschließlich Überstrom-, Überspannungs-, Unterspannungs-, Kurzschluss- und Überlastschutz. Das Heizelement wird durch eine Sicherung geschützt. Bei Sicherheitsproblemen, die das System oder das Werkstück schaden können, gibt es Warnzeichen oder Bemerkungen. 10% Platz sind in der Kontrollkasten für zukünftige Änderungen reserviert. Das Elektromischschrank ist mit einem Filter und einem Schutzkühlventilator ausgestattet.
Alle nicht frequentierten Kabel und Drähte außerhalb des Netzteils sind im Kabelschlitz für einfache Öffnen und Reparaturen versteckt. Wenn dies nicht möglich ist, verwenden Sie einen Schlauch, um ihn zu beheben.
HYX-7185 Vollautomatischer positiver und Unterdruck vier Stationen Thermoformiermaschine ist ein Produkt, das sorgfältig durch Kombination fortschrittlicher Technologie und jahrelanger Produktionserfahrung erstellt wurde. Diese Maschine ist für PP, PS, PET, PVC, PLA und andere Materialien geeignet und kann den Formbedarf verschiedener Branchen problemlos erfüllen.
Hauptmerkmal:
Breite materielle Anpassungsfähigkeit: Die Maschine kann eine Vielzahl von Materialien mit einer Breite von 450-750 mm und einer Dicke von 0,15 bis 2,5 mm verarbeiten und die Materialanforderungen in verschiedenen Produktionsszenarien erfüllen.
Große Formfläche: Der maximale Formbereich erreicht 710
Hochvorbereitungsgeschnitten: Die maximale Schnittfläche beträgt 690 x 830 mm, und die maximale Schnittkraft von 80T (mit dem Formheizsystem verwendet) sorgt für glatte Produktkanten und hohe Präzision.
Positive und unter Druck forming-Technologie: Die Maschine nimmt eine positive und unter Druck formende Technologie an, wobei die Tiefe von 140 mm und eine Tiefe von 150 mm mit einem positiven Druck bildet, was die Formenbedürfnisse komplexen Produkte erfüllen kann.
Effizienter Stapelmechanismus: Der Hub des Stapelmechanismus kann ≤ 500 mm erreichen, was das Stapeln und die Handhabung von Produkten erleichtert und die Produktionseffizienz verbessert.
Energieeinsparung und Umweltschutz: Mit Verwendung des oberen und unteren dreistufigen Heizmethodens beträgt der tatsächliche Energieverbrauch nur 40-60 kW/h, was die Produktionskosten erheblich senkt.
Hochgeschwindigkeitsproduktion: Die maximale Produktionsgeschwindigkeit kann 20-30 Mal pro Minute erreichen und die Produktionseffizienz erheblich verbessern.
Großer Größe: Die Gesamtgröße der Maschine beträgt 14 m x 2,3 m x 2,5 m, und das Gewicht erreicht 22T, um die Stabilität und Haltbarkeit der Maschine zu gewährleisten.
Technische Parameter:
Nennleistung: Die gesamte Maschine ist 160 kW. Der Heizofen ist in obere und untere Teile von jeweils 72 kW unterteilt.
Stromversorgung: AC380V/50 Hz (3 n PE).
Kühlmethode: Die Form wird durch zirkulierendes Wasser abgekühlt, um die Stabilität des Formprozesses und der Produktqualität zu gewährleisten.
Luftdruckanforderungen: Luftversorgung ≥3,5 m³/min, Luftdruck 0,6 ~ 0,8 mPa, um den normalen Betrieb der Maschine zu gewährleisten.
Bewerbungsbereiche:
HYX-7185 Vollautomatischer positiver und Unterdruck vier Stationen Die Thermoformierung wird häufig für Lebensmittelverpackungen, medizinische Geräte, elektronische Produkte, Autoteile und andere Branchen verwendet. Es ist ein wichtiges Instrument für viele Unternehmen, um eine automatische und effiziente Produktion zu erzielen.
